Optik Emisyon Cihazları

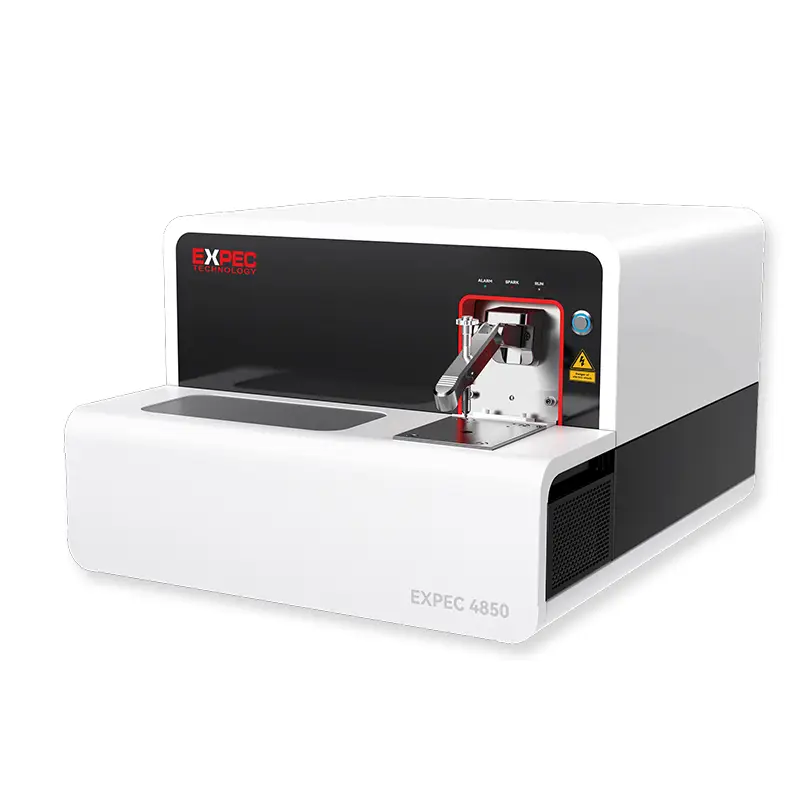

Optik Emisyon Cihazları (OES)
Optik emisyon cihazları, katı metal numunelerin kimyasal bileşimini doğrudan ölçen spektrometrelerdir. Metalurjide “spektrometre” denince akla gelen cihaz sınıfı budur. Bir döküm ocağından alınan numunenin karbon, kükürt, fosfor, silisyum, manganez ve alaşım element içeriği, numune hazırlandıktan sonra saniyeler içinde ekrana gelir.
Bu hız, metalurjik üretimde belirleyicidir. Ocaktaki dökümün bileşimi hedefin dışındaysa düzeltme ancak metal sıvıyken yapılabilir. Analiz sonucunun dakikalar yerine saatler sonra gelmesi, hurdaya giden bir döküm anlamına gelir.
Optik Emisyon Spektrometresi Nasıl Çalışır?
Çalışma prensibi atomik emisyon spektroskopisine dayanır ve beş aşamada özetlenebilir.
- Argon ortamı. Ölçüm öncesinde kıvılcım tablası saf argon ile yıkanır. Havadaki oksijen ve azotun ölçümü bozmaması için bu adım zorunludur.
- Uyarma. Elektrot ile numune yüzeyi arasında kontrollü elektriksel boşalma oluşturulur. Yüzeyden kopan malzeme plazma haline gelir ve içindeki atomlar uyarılır.
- Işımanın ayrıştırılması. Plazmanın yaydığı ışık yarıktan optik odaya girer, kırınım ızgarası tarafından dalga boylarına göre farklı açılarda ayrıştırılır.
- Algılama. Her dalga boyu ayrı dedektöre düşer. Optik sinyal elektriksel sinyale çevrilir.
- Hesaplama. Hangi dalga boyunun göründüğü elementin varlığını, o hattın şiddeti ise derişimi belirler. Sonuç kalibrasyon eğrisi üzerinden yüzde olarak raporlanır.
OES Neden Karbon ve Kükürt İçin Referans Yöntemdir?
Metal analizinde en kritik elementler çoğu zaman metalik olmayanlardır. Karbon çeliğin sertliğini ve kaynaklanabilirliğini, kükürt ve fosfor gevrekliğini, azot ise paslanmaz çeliklerde mukavemeti ve korozyon davranışını belirler.
Bu elementlerin karakteristik hatları spektrumun kısa dalga boylu ultraviyole bölgesinde yer alır. El tipi XRF cihazları karbonu ölçemez, kükürt ve fosforda ise sınırlı kalır. Optik emisyon cihazları bu bölgeyi argonla temizlenmiş veya vakumlanmış optik yollar üzerinden okuyabildiği için, C, S, P ve N tayininde laboratuvar referansı olarak kabul edilir.
OES, XRF ve LIBS Arasındaki Fark
Üç teknik de element analizi yapar ancak farklı işler için tasarlanmıştır.
| Kriter | Optik Emisyon (OES) | XRF | LIBS |
|---|---|---|---|
| Kullanım yeri | Laboratuvar, üretim hattı yanı | Saha ve laboratuvar | Saha |
| Numune | Hazırlanmış düz yüzey | Çoğunlukla hazırlıksız | Hazırlıksız |
| C, S, P, N tayini | Evet, referans yöntem | Sınırlı veya yok | Karbon ölçümünde kullanılır |
| Doğruluk | En yüksek | Yüksek | Orta ile yüksek |
| Numune üzerinde iz | Yanma izi bırakır | İz bırakmaz | Küçük iz bırakır |
| Tipik kullanım | Döküm kalite kontrolü, sertifikasyon | Gelen malzeme kontrolü, alaşım doğrulama | Hızlı hurda ayrıştırma |
Pratikte bu teknikler birbirinin alternatifi değil, tamamlayıcısıdır. Hurda sahasında taşınabilir XRF veya LIBS ile ön ayrıştırma yapılır, ocak öncesi ve sonrası nihai bileşim doğrulaması ise optik emisyon cihazıyla laboratuvarda tamamlanır.
Kullanım Alanları
Demir çelik üretimi: Ocak ve pota numunelerinde bileşim kontrolü, döküm serbest bırakma kararı, ürün sertifikasyonu.
Döküm sanayi: Gri ve sfero dökümde karbon eşdeğeri takibi, alaşım ilavesi kararı, parti bazında kalite kaydı.
Hurda ve geri dönüşüm: Karışık hurdanın sınıflandırılması, gelen malzemenin beyan edilen kaliteyle uyumunun doğrulanması, istenmeyen kalıntı elementlerin (Cu, Sn, Pb) takibi.
Alüminyum ve bakır: Ekstrüzyon ve döküm alaşımlarında Si, Mg, Cu, Fe kontrolü, pirinç ve bronzda Zn ve Sn oranı.
Otomotiv, havacılık ve demiryolu: Emniyet kritik parçalarda malzeme doğrulama ve izlenebilirlik.
Üniversite ve araştırma: Yeni alaşım geliştirme çalışmalarında bileşim karakterizasyonu.
Türkiye’de Optik Emisyon Cihazına Neden İhtiyaç Var?
Türkiye ham çelik üretiminin yaklaşık yüzde 70 ile 75’i hurda bazlı elektrik ark ocaklarında gerçekleşiyor. Bu oran dünya ortalamasının tam tersi bir tablo ve ülkeyi Avrupa’nın en büyük, dünyanın ilk on çelik üreticisinden biri konumunda tutuyor. 2026 için beklenen üretim 40 milyon tonun üzerinde.
Hurdaya dayalı üretimin analitik sonucu şu: girdi malzemenin bileşimi her partide değişir. Cevherden üretimde hammadde nispeten sabitken, hurdada bakır, kalay, kurşun gibi kalıntı elementler partiden partiye dalgalanır ve bunlar nihai üründe çatlak ve haddelenebilirlik sorunlarına yol açar. Türkiye hurdanın büyük bölümünü ithal ettiği için, gelen malzemenin analitik kontrolü doğrudan maliyet kalemidir.
Buna döküm sanayinin yoğunlaştığı organize sanayi bölgeleri ve otomotiv yan sanayinin izlenebilirlik talepleri eklendiğinde, optik emisyon cihazı bu tesisler için opsiyonel bir yatırım olmaktan çıkıp temel ekipman haline geliyor.
İlgili Standartlar
Optik emisyon ile yapılan analizler uluslararası kabul görmüş test metotlarına dayanır:
- ASTM E415: Karbon ve düşük alaşımlı çeliklerin kıvılcım atomik emisyon spektrometrisi ile analizi (21 alaşım ve kalıntı elementin eş zamanlı tayini)
- ASTM E1086: Östenitik paslanmaz çeliğin analizi (Cr, Ni, Mo, Mn, Si, Cu, C, P, S)
- ASTM E1251: Alüminyum ve alüminyum alaşımlarının analizi
- TS EN 15079: Bakır ve bakır alaşımlarının kıvılcım optik emisyon spektrometrisi ile analizi
- TS ENV 12908: Kurşun ve kurşun alaşımlarının analizi
TS EN ISO/IEC 17025 kapsamında akredite olmak isteyen laboratuvarlar için cihazın yanı sıra sertifikalı referans malzeme seti ve metot doğrulama planı da gereklidir.
Cihaz Seçerken Nelere Dikkat Edilmeli?
Kaç matris ile çalışacaksınız? Yalnız demir esaslı mı, yoksa alüminyum, bakır, çinko ve nikel de var mı? Çok matrisli sistemler daha esnektir, tek matrisli sistemler o matriste optimize edilir.
Dalga boyu aralığı yeterli mi? Azot, karbon, kükürt ve fosfor gibi elementlerin hatları kısa dalga boylarındadır. Analiz listenizde bu elementler varsa cihazın ultraviyole tarafındaki performansı belirleyici olur.
Dedektör tipi. Klasik fotoçoğaltıcı tüp (PMT) sistemleri seçilen hatları okur, yeni nesil CCD ve CMOS sistemleri tüm spektrumu kaydeder. Tam spektrum kaydı, ileride yeni bir element veya matris eklemek gerektiğinde donanım değişikliği yerine yazılım güncellemesiyle çözüm üretilmesini sağlar.
Argon tüketimi. Argon, OES’te en büyük işletme gideridir. Yanma sırasındaki debinin yanı sıra bekleme debisi ve optik odanın argon yönetimi toplam maliyeti belirler. Argon geri kazanım veya saflaştırma özelliği olan sistemler uzun vadede belirgin fark yaratır.
Standardizasyon sıklığı. Optik yolun sıcaklık ve basınç kararlılığı ne kadar iyiyse, yeniden standardizasyon o kadar seyrek gerekir. Bu, doğrudan operatör zamanı ve sarf malzeme tasarrufu demektir.
Numune hazırlama. Yüzeyin düzgün ve temiz olması sonucun doğruluğunu belirleyen en önemli etkendir. Yumuşak malzemeler (alüminyum, magnezyum) torna ile, sert malzemeler (çelik, paslanmaz, pirinç) zımpara taşı ile hazırlanır. Cihaz yatırımı planlanırken numune hazırlama ekipmanı da bütçeye dahil edilmelidir.
Sıkça Sorulan Sorular
Optik emisyon cihazı ile karbon ölçülebilir mi? Evet. Karbon, OES’in en güçlü olduğu alanlardan biridir ve el tipi XRF ile ölçülemeyen bu element için OES referans yöntemdir.
Numune hazırlığı zorunlu mu? Evet. Kıvılcım, düz ve temiz bir yüzeye uygulanmalıdır. Hazırlıksız yüzeyde ölçüm yapılamaz.
Argon tüketimi ne kadar olur? Cihaz ve çalışma yoğunluğuna göre değişir. Tipik masaüstü sistemlerde yanma sırasında dakikada birkaç litre, bekleme konumunda çok daha düşük debi kullanılır. Argon saflığı genellikle en az yüzde 99,999 olmalıdır.
Cihaz hangi metallerde çalışır? Demir, alüminyum, bakır, çinko, nikel, kobalt, titanyum, magnezyum, kurşun ve kalay esaslı alaşımlar başta olmak üzere geniş bir matris yelpazesinde kullanılır.
Kalibrasyon nasıl yapılır? Fabrika kalibrasyonu üzerine, sertifikalı referans malzemelerle periyodik standardizasyon uygulanır. Sıklık, cihazın kararlılığına ve laboratuvarın kalite sistemine bağlıdır.

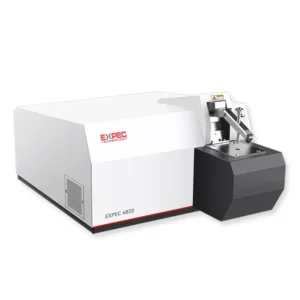

TEMS Mühendislik Desteği
Matris ve element listenize göre model ve konfigürasyon seçimi, kurulum ve devreye alma, sertifikalı referans malzeme tedariki, metot kurulumu, kullanıcı eğitimi, periyodik bakım ve teknik servis süreçlerini Türkiye genelinde yürütüyoruz.
